Pengertian Peta IDEF0 dan Cara Pembuatanya

May 27, 2015

IDEF (Integration Definition ) dikembangkan oleh Douglas T. Ross and Soft Tech .Inc yang merupakan prosedur untuk memodelkan aktivitas yang dikembangkan juga oleh divisi CAM pada program angkatan udara Amerika.yang didasarkan pada SADT (Structured Analysis and Design Technique). Budiarto (2004, 2007) telah beberapa kali melakukan penelitian yang memanfaatkan IDEF. Dengan memanfaatkan IDEF untuk pemodelan dan pemetaan aktivitas manufaktur. Sebagai kesimpulan, IDEF sangat membantu dalam analisa dan rekomendasi peningkatan kinerja sistem pada suatu bisnis. Dengan IDEF hubungan antar aktivitas lebih jelas dan konsisten dibandingkan rich picture pada soft system methodology, sehingga mempermudah dan meningkatkan ketelitian dalam analisa. Dengan IDEF dan metodologi yang digunakan, memungkinkan untuk melakukan analisa dan rekomendasi secara bertahap pada keseluruhan aktivitas yang ada, dengan mempertimbangkan sumberdaya yang ada, seperti waktu dan biaya.

Cara Membuat Peta IDEF0 dengan menggunakan Microsoft Visio 2013.
1. Buka Microsoft Visio 2013
2. Pilih Template IDEF0
*apabila template IDEF0 tidak ada di tampilan awal Microsoft Visio 2013 maka bisa klik Flowchart. Kemudian pilih IDEF0

3. Kemudian pilih Metric Unit (satuan SI) atau US Unit. Kemudian akan mucul lembar kerja sebagai berikut

4. Pilih Title Block, kemudian drag ke lembarkerja.

5. Isi dialog perintah berikut

Node : tangkai ke berapa pada peta tersebut. Apabila induk peta maka node nya 0, apabila anaknya mempunyai angka 1,2 dst
Titke : Judul dari proses yang akan dipetakan
Number : angka pembuatan peta ke berapa
Page Offset : merupakan margin dari title block

6. Setelah mengisi sekarang membuat peta IDEF0 dimulai dengan mengetahui input, control, mekanisme dan output dari aktivitas tertentu.

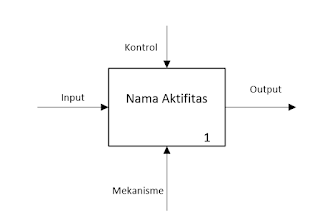

Format penulisan nama aktifitas pada pembuatan peta IDEF0

Input : obyek yang akan diproses atau yang akan mengalami transformasi. Obyek tersebut dapat berupa fisik maupun informasi.
Output : obyek yang dihasilkan oleh fungsi ataupun proses transformasi tertentu. Obyek ini dapat digunakan sebagai input untuk aktivitas selanjutnya atau proses selanjutnya.
Kontrol : Obyek yang digunakan untuk mengatur atau mensinkronasikan pelaksanaan fungsi/proses tertentu.
Mekanisme : sumber daya yang bertugas melaksanakan fungsi/proses tertentu. Sumberdaya tersbut dapat berupa fisik maupun informasi
7. Drag Activity Box ke lembar kerja

Kemudian isi dialog perintuh berikut.

Process name : merupakan nama dari aktivitas tersebut, misal mencuci kedelai
Process ID : merupakan identitas dari aktivitas, misal A0, 1, 2 dsb
Sub-Diagram : aktivitas yang kita buat merupakan sub diagram dari proses apa ( tulis ID diagramnya saja)
8. Kemudian drag 1 legged connector ke arah activity box, kemudian buat sesuai format yang telah ditentukan.

9. Kemudian kasih label pada anak panah ( 1 legged connector) tersebut. Dan ketikan nama label tersebut.
*pemberian label digunakan untu memberi keterangan
